Micro Vickers 경도 미터의 자동 측정을위한 특정 작동 방법

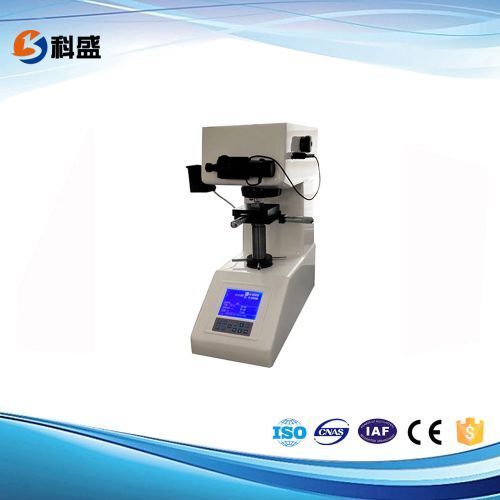

Micro Vickers Hardness Meter의 자동 측정은 CCD 카메라 인터페이스를 통해 Microhardness 미터를 컴퓨터에 연결합니다. 전체 테스트 프로세스는 키보드 및 마우스의 간단한 작업을 통해 완료 할 수 있습니다. 이 시스템의 측정 및 제어는 고해상도 카메라 장치 및 컴퓨터 소프트웨어를 통해 완료되므로 테스트의 속도와 유연성을 높이고 접안 렌즈 시스템의 인공 작동 오류를 제거하며 다양한 마이크로 헤어 스 테스트 요구 사항을 충족시킬 수 있습니다. 이번에는 Micro Vickers 경도 측정기를 자동으로 측정하는 특정 작동 방법을 공유하겠습니다.

(1) 테스트 력 변환 핸드 휠을 회전시켜 테스트 력이 선택 요구 사항을 충족시킵니다. 핸드 휠을 변경하기 위해 테스트 력을 회전시킬 때는 충격이 너무 빨리 발생하지 않도록 조심스럽고 천천히 수행해야합니다.

(2) Micro Vickers Heardness Meter를 자동으로 측정하고 전원 스위치를 켜고 표시등 및 광원 표시등이 켜져 있습니다. LCD 화면은 현재 테스트 력 변환 핸드 휠로 표시된 테스트 력을 표시하고 1994 년 8 월 8 일에 초기화 날짜를 표시합니다.

(3) 현재로서는 커서가 1994 년에 표시됩니다. [Time] 또는 [Time-] 키를 눌러 매번 5 개의 숫자를 증가 시키거나 감소 시키거나 감소시킵니다. 연도를 선택한 후 [Speci] 키를 눌러 달을 선택하십시오. 현재 커서는 8 월에 표시됩니다. [Time] 또는 [Time-] 키를 여러 번 눌러 달을 선택하십시오. 그런 다음 [speci]를 누릅니다. 현재 커서는 8 일에 표시되며 날짜는 위에서 설명한대로 선택됩니다. 테스트 결과가 출력 및 인쇄되면 타이핑 된 연도, 월, 날짜가 그에 따라 표시됩니다. 날짜를 인쇄 할 필요가 없으면 [Speci] 키를 세 번 누를 수 있습니다.

(4) 날짜를 입력 한 후, D1, D2, HV, N과 같은 문자가 LCD 화면에 표시되므로 기기가 작업 상태에 들어갔다는 것을 의미합니다.

(5) Micro Vickers 경도 측정기 회전 렌즈와 헤드 변환 손잡이를 자동으로 측정하여 본체 앞에서 40x 대물 렌즈를 만듭니다. (광학 시스템의 총 확대는 400 ×이며 측정 상태에 있습니다.)

(6) 표준 테스트 블록 또는 샘플을 테스트 스탠드에 놓고 회전 휠을 돌려 테스트 스탠드를 높이십시오. 눈은 현미경에 가깝습니다. 대물 렌즈의 하단에서 샘플이 2 ~ 3mm 인 경우, 접안 렌즈 시야의 중앙에 밝은 지점이 나타나서 초점 표면이 곧 출시 될 것임을 나타냅니다. 이 시점에서는 시험 블록의 명확한 영상 또는 샘플 표면이 접안 렌즈에서 관찰 될 때까지 약간 느리게 상승해야합니다. 현재 포커싱 프로세스가 완료됩니다.

(7) 접안 렌즈에서 관찰 된 이미지가 흐리거나 반 깨끗하고 반 흐리면, 광원의 중심이 시스템 라이트 경로의 중심에서 벗어나고 전구의 중심 위치를 조정해야한다는 것을 의미합니다. 시야 필드가 너무 어둡거나 너무 밝은 경우 작동 패널의 소프트 키를 사용하여 광원 강도를 조정할 수 있습니다.

(8) 테스트 블록 또는 샘플에서 더 큰 시야를 관찰하려면 대물 렌즈 헤드 변환 핸들을 반 시계 반대 방향으로 본체 앞면으로 돌릴 수 있습니다. 이 시점에서, 광학 시스템의 총 확대는 100x이며, 이는 관찰 상태에있다. 1OX 및 40X 대물 렌즈가 변환되면 초점 표면이 약간 변하고 리프팅 나사를 미세 조정하여 초점을 맞출 수 있습니다.

(9) 헤드 스핀들이 본체 앞에 있도록 변환기 핸들을 시계 반대 방향으로 돌리십시오. 현재 헤드 상단과 집중 평면 사이의 간격은 약 0.4 ~ 0.5mm입니다. 압력 헤드가 압력 헤드를 만지고 손상시키는 것을 방지하기 위해 불규칙한 샘플을 측정 할 때주의하십시오.

(10) Micro Vickers 경도계를 자동으로 측정합니다. 테스트 요구 사항에 따라 운영 패널에 테스트 력 지연 홀드로드 시간을 입력하십시오. 입력 할 때마다 5 초가됩니다. [10]이 추가되고 [-]가 줄어 듭니다.

(11) 작동 패널에서 [시작] 키를 누르면 현재 테스트 력이 추가되고 [로드] LED 표시기가 켜집니다.

(12) 시험 세력 보유 단계에서 지연 [Dwell] LED가 켜져 있습니다. 현재 LCD 화면은 선택된 시간에 따라 계산됩니다. 지연 시간이 도착했고 시험력이 제거되고 테스트 력이 배출됩니다. 언로드 LED가 켜져 있습니다. LED가 꺼지기 전에 인덴터 헤드를 돌려 변환 핸들을 측정하지 마십시오. 그렇지 않으면 계약 측정 정확도에 영향을 미치고 기기를 손상시킵니다.

(13) Micro Vickers 경도 미터의 자동 측정은 컨버터 핸들을 시계 방향으로 회전시켜 40x 대물 렌즈가 본체 앞에 있도록합니다. 이때, 대각선 길이는 현미경으로 측정 될 수 있습니다.

(14) 먼저 마이크로 미터 접안 넓이의 오른쪽에서 드럼을 시계 방향으로 회전시켜 접안 렌즈에서 관찰 된 두 트렁크 라인을 비슷하게 움직입니다. 두 틱 라인의 가장자리가 가까이 가면 조명 전달 갭이 점차 감소합니다. 두 개의 진드기 라인이 가벼운 간격이없는 임계 상태에 있으면 [CL] 키를 눌러 지우십시오.

(15) 왼쪽 드럼을 돌려 왼쪽 드럼을 돌리면 왼쪽 에칭 라인을 들여 쓰기의 한쪽 구석에 정렬 한 다음 오른쪽 드럼을 돌려 두 개의 에칭 라인을 분리하여 오른쪽 에칭 라인을 들여 쓰기의 다른 모서리에 정렬합니다. 압입의 대각선 선이 올바른 경우, 마이크로 미터 접안 렌즈 아래 버튼을 눌러 디스플레이의 D1 후에 입력하고 표시합니다.

(16) 오른쪽의 드럼이 회전 할 때 마이크로 Vickers 경도계의 자동 측정, LCD 화면의 D1 후 숫자가 깜박이므로 결과가 아직 입력되지 않았 음을 나타냅니다. 결과가 입력되면 더 이상 플래시되지 않고 커서가 D2로 변합니다. 위의 요구 사항에 따라 다른 대각선의 길이는 다시 측정됩니다. 현재 LCD 화면 HV의 경도 값이 동시에 표시됩니다. 참고 : 샘플 표면의 거칠기 또는 평탄도 또는 평탄도 차이로 인해 압입은 다소 변형되므로 대각선 측정은 두 개의 수직 방향으로 수행되어 산술 평균을 취해야합니다. (Knuts 경도 테스트를 수행 할 때는 긴 대각선 길이를 테스트하면 HK 경도 값이 즉시 표시됩니다.)

(17) 다음 테스트는이 측정이 완료된 후에 만 ​​수행 할 수 있습니다. 측정 결과가 만족스럽지 않은 경우 측정을 반복하거나 [speci] 및 [재설정] 키를 눌러 다시 테스트 할 수 있습니다. (이 시점에서 현미경 조각 라인을 다시 제로 처리해야합니다)

(18) LCD 화면에 측정 시간 N ≥1이 표시되면 [Speci] 및 [PRI] 인쇄 키를 누르면 테스트 결과가 인쇄되어 프린터에서 출력됩니다. 첫 번째 테스트 결과 (n = O)는 인쇄되지 않습니다.

(19) 접안 렌즈에서 들여 쓰기가 너무 작거나 너무 큰 것이 측정에 영향을 미친다는 것이 관찰되면, 시험 세력을 다시 선출해야하며 시험 세력이 요구 사항을 충족시키기 위해 테스트 힘을 돌려야합니다. 현재 [Speci] 및 [Reset] 키를 눌러야하며 LCD 화면에는 선택된 테스트 력이 표시됩니다. 현재 현미경 선을 다시 제어해야합니다.

위의 것은 마이크로 비커 경도 측정기의 자동 측정의 특정 작동 방법에 대한 관련 소개입니다. 위의 간단한 소개가 도움이되기를 바랍니다. 동시에, 구매 한 장비 및 관련 예방 조치를 사용하는 방법을 모르면 위험을 방지하기 위해 컴퓨터를 맹목적으로 켜서는 안된다는 것을 상기시켜줍니다. 운영 프로세스에 대해 궁금한 점이 있으면 회사에 전화하십시오!
